| ОБЗОР |
 Типы поставляемых разделителей давления: мембранные, трубчатые, с погружным щупом расширяют возможности применения приборов измерения давления у процессов со сложными техническими параметрами. Вязкие, агрессивные (коррозионные) и кристаллизующиеся среды, высокие температуры, требования гигиены фармацевтической, пищевой и био- отраслей не позволяют подключить напрямую к процессу приборы измерения давления и разности давлений. Но укомплектованные правильно подобранными типами и материалами разделителей давления, средства измерения могут долго и надёжно выполнять свои функции.

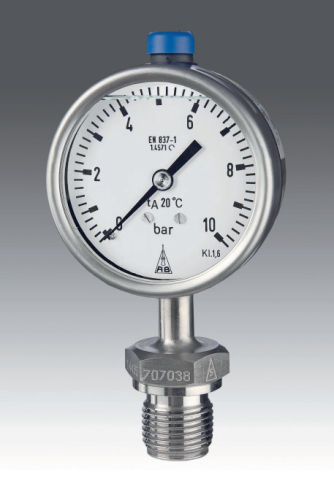

1. Мы поставляем уже готовые манометрические системы - манометр и/или датчик давления собран (или сварен) с разделителем давления, либо непосредственно, либо посредством капиллярной проводки или охлаждающего элемента (кулера). При этом манометрическая система предварительно вакуумируется, заполняется специально подбираемой разделительной жидкостью и калибруется по классу точности на заводе в Германии специалистами высокого класса.
2. По умолчанию калибровка манометрической системы по классу точности делается на температуру измеряемой среды +20*С. По заказу, чтобы учесть температурную погрешность и повысить точность измерений конкретного рабочего процесса, возможны другие температуры калибровки, отличные от +20*С.
3. Манометрические системы с разделителями давления и капиллярной проводкой калибруются с учетом разницы в высоте установки измерительного прибора и разделителя давления.
4. Для агрессивных измеряемых сред мы можем подобрать соответствующие материалы и изготовить из них разделители давления или отдельные их части, которые обеспечат долгий срок службы манометрической системы на конкретных условиях применения у заказчика. К таким материалам относятся Hastelloy, Monel, Tantal, Titan, PTFE, FPM, Nickel, Золото, Серебро, и др.
Подробно: RU - 7000ru.pdf
, DE - 7000.pdf
|
|
 |
| MDM 7210vd8 |
  Мембранный разделитель давления из трёх частей, для предельного давления PN 40 и PN 100 разработан для сложных процессов: вязких, загрязнённых и кристализирующился сред, в том числе с высокой температурой. Подключение к процессу посредством наружной резьбы или фланец. Части, соприкасающиеся с измеряемой средой, могут быть защищены специальными материалами, такими как Uranus B6, Duplex, Hastelloy, Tantal, Monel, Titan, PTFE, FPM - устойчивые к конкретным измеряемым средам. Основное сварное исполнение разделителя с прибором, но возможно по заказу и резьбовое соединение.
Проспект: RU - 7210ru.pdf
DE - 7210.pdf
|
|
|
|
| MDM 7211vd8 |
 Мембранный разделитель давления из трёх частей, специально разработанный для высокого давления (PN 250) сложных процессов, вязких, загрязнённых и кристализирующился сред, в том числе с высокой температурой. Подключение к процессу посредством наружной резьбы или фланец. Части, соприкасающиеся с измеряемой средой, могут быть защищены специальными материалами, такими как Uranus B6, Duplex, Hastelloy, Tantal, Monel, Titan - устойчивые к конкретным измеряемым средам.
Проспект: RU - 7211ru.pdf
DE - 7211.pdf
|
|
|
|
| MDM 7280 |
 Мембранный разделитель давления из двух частей, специально разработанный для высокого давления (PN 600) сложных процессов, вязких, загрязнённых и кристализирующился сред, в том числе с высокой температурой. Подключение к процессу посредством внутренней или наружной резьбы, а также фланцевый вариант. Части, соприкасающиеся с измеряемой средой, могут быть защищены специальными материалами, такими как Uranus B6, Duplex, Hastelloy, Tantal, Monel, Titan - устойчивые к конкретным измеряемым средам.
Проспект: DE - 7280.pdf
|
|
|
|
| MDM 73...vd8 под плоские и формовые прокладки |

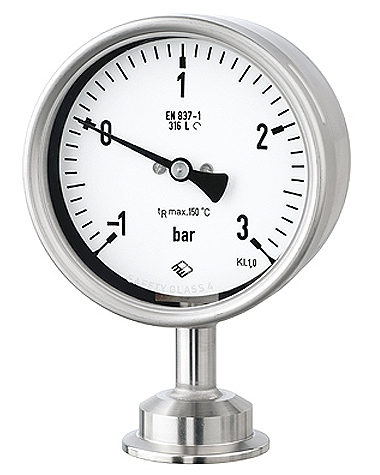

  Мембранные разделители давления для пищевой, биоиндустрии и фармацевтики с фланцевой, клемп и резьбовой (с накидной гайкой) конструкцией под плоские и формовые прокладки по стандартам DIN 11851, APV RJT, ISO 2853 (IDF), SMS, DS 722, DRD, Clamp: ISO 2852, DIN 32676, Tri-Clamp. Возможны как цельносварное гигиеническое исполнение разделителя с прибором, так и резьбовое. Поверхности, соприкасающиеся с измеряемой средой, имеют размер частиц Ra < 0,8 µm и легко чистятся.
Проспект: RU - 7300ru.pdf
DE - 7300.pdf
|
|
|
|
| MDM 73...vd8 под кольцевые прокладки |
 Мембранные разделители давления для пищевой, биоиндустрии и фармацевтики с конструкцией под кольцевые (О-оборазные) прокладки по стандартам SÜDMO (W 500 D), NAUE, APV-In-Line, NEUMO BioControl®, Varivent® (для Varinline® корпусов, Clamp DIN 32 676 ряд C. Возможны как цельносварное гигиеническое исполнение разделителя с прибором, так и резьбовое. Поверхности, соприкасающиеся с измеряемой средой, имеют размер частиц Ra < 0,8 µm и легко чистятся.
Проспект: DE - 7301.pdf
|
|
|
|
| MDM 73...vd8; MDM 73... |
 Асептические мембранные разделители давления для пищевой, биоиндустрии и фармацевтики с фланцевой, клемп и резьбовой (с накидной гайкой) конструкцией под кольцевое уплотнение по стандартам DIN 11 864-1, DIN 11 864-2, DIN 11 864-3. Возможны как цельносварное гигиеническое исполнение разделителя с прибором, так и резьбовое.
Прспект: DE - 7302.pdf
|
|
|
|
| MDM 73..vd8; MDM 73.. |
 Асептические мембранные разделители давления для пищевой, биоиндустрии и фармацевтики с фланцевой, клемп и резьбовой (с накидной гайкой) конструкцией под кольцевое уплотнение по стандарту NEUMO BioConnect®. Возможны как цельносварное гигиеническое исполнение разделителя с прибором, так и резьбовое.
Прспект: RU - 7303ru.pdf
DE - 7303.pdf
|
|
|
|
|
