Термометры сигнализирующие

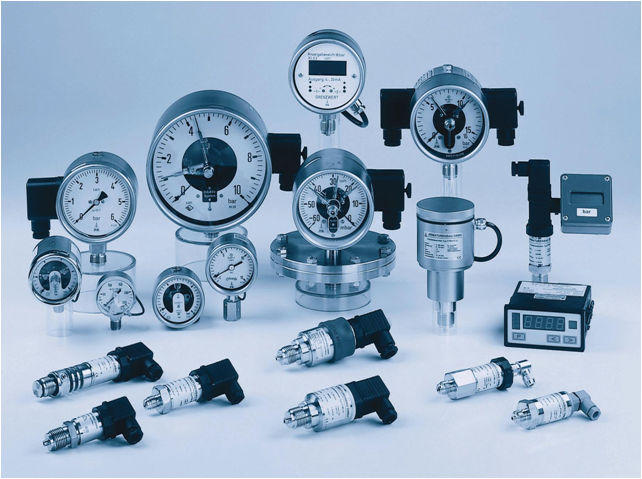

Датчики граничных сигналов для манометров и термометров сигнализирующих предназначены для подачи сигнала на внешний блок управления путём замыкания/размыкания цепи при достижении пороговых параметров измеряемого процесса. Для решения различных задач могут применяться такие основные типы датчиков граничных сигналов: электромеханические, со скользящим контактом и с магнитным поджатием; индуктивные EX ia категории, электронные и пневматические. В нашем ассортименте также есть дополнительные принадлежности для сигнализирующих манометров и термометров - реле и усилители-разделители тока (барьеры искрозащиты на диодах Зенера)

Подробно: RU - 9000-ru.pdf DE - 9_1000.pdf

Электромеханические контакты типа S и M

Электромеханические контактные группы скользящие и с магнитным поджатием находят широкое применения ввиду их относительной простоты и дешевизны. Могут встраиваться в сигнализирующие манометры и термометры номинальных размеров 63, 100, 160, 96x96 и 144x144 мм, включая приборы с гидрозаполнением корпуса специальным контактным маслом. Заполненные приборы комплектуются только контактами с магнитным поджатием, при этом желательно применять специальные реле марки MSR, чтобы не нагружать контакты сверх нормы.

Проспект: RU - 9100ru.pdf DE - 9100.pdf

Индуктивные контакты типа I

Индуктивные контактные группы предназначены для применения, главным образом, во взрывоопасных зонах, в связке с контроллерами маркировки Ех ia или посредством усилителей-разделителей тока на диодах Зенера типа KF... или типа KHA.... Но могут также применяться и в других областях, при условии применения специального реле типа MSR-I. Могут встраиваться в манометры и термометры номинальных размеров 63, 100, 160, 96x96 и 144x144 мм, в том числе с гидрозаполненными корпусами. Они более устойчивы к механическим воздействиям и износоустойчивы, чем электромеханические контакты, так как срабатывание происходит по бесконтактному принципу. Кроме того, они более стойкие к коррозии, так как все электрические конструктивные элементы герметично залиты пластмассой.

Проспект: RU - 9200ru.pdf DE - 9200.pdf

Электронные контакты типа E

Электронные контактные группы предназначены для применения практически во всех отраслях и могут встраиваться в манометры и термометры номинальных размеров 63, 100, 160, 96x96 и 144x144 мм, в том числе с гидрозаполненными корпусами. Они более устойчивы к механическим воздействиям и износоустойчивы, чем электромеханические контакты. Кроме того, они более стойкие к коррозии, так как все электрические конструктивные элементы герметично залиты пластмассой. Эти контакты также могут напрямую подключаться к программируемым логическим контроллерам и оптосоединениям с малыми токами и напряжениями.

Проспект: DE - 9201.pdf

Пневматические контакты типа Р

Пневматические контакты являются абсолютно взрывобезопасными, так как электрический сигнал вообще не подаётся на прибор, а лишь поток воздуха по специальному каналу. Поэтому манометры и термометры сигнализирующие номинальных размеров 100, 160, 96x96 и 144x144 мм со встроенным пневматическими контактами могут также применяться в зоне 0. В целом контакты этой группы отличаются высокой точностью срабатывания и относительно невосприимчивы к дребезжанию и вибрации. Могут применяться только у приборов без гидрозаполнения корпуса.

Проспект: DE - 9300.pdf

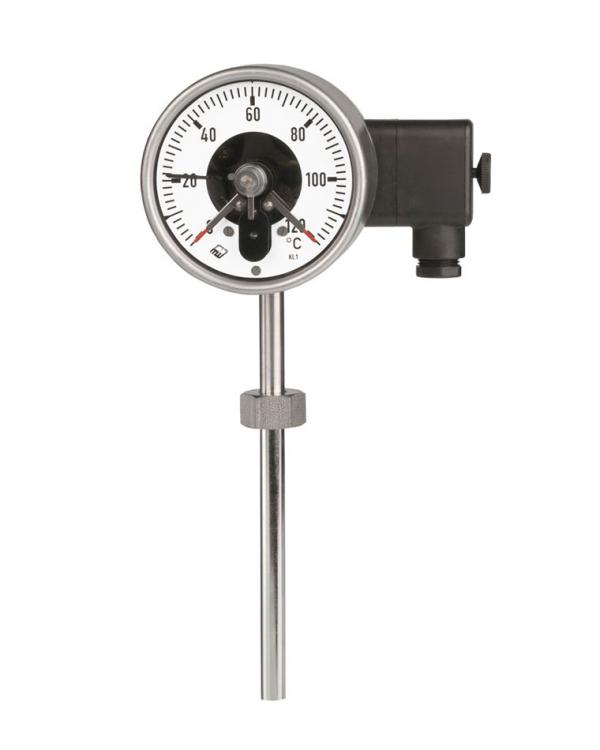

TSCh100, TSCh160; TSChOe100, TSChOe160; Сигнализирующий

Термометр манометрический (газонаполненный) сигнализирующий, диаметр корпуса 100 или 160 мм, для измерения температуры, с встроенными датчиками граничных сигналов: электромеханическими, индуктивными (взрывобезопасными) или электронными. Соединение щупа с корпусом термометра жёсткое. Без и с гидрозаполнением специальным контактным маслом для защиты от вибрации.

Проспект: DE - 8201_90.pdf

TGelCh100, TGelCh160; Сигнализирующий

Термометр манометрический (газонаполненный) сигнализирующий, корпус на шарнире диаметром 100 или 160 мм, для измерения температуры, с встроенными датчиками граничных сигналов: электромеханическими, индуктивными (взрывобезопасными) или электронными. Благодаря шарнирному соединению щупа с корпусом термометра, корпус может наклоняться по отношению к жестко зафиксированному щупу на 130*, а также проворачиваться вокруг своей оси на 360*.

Проспект: DE - 8211_90.pdf

TFCh100, TFCh160; TFChOe100, TFChOe160; Сигнализирующий

Термометр манометрический (газонаполненный) сигнализирующий, диаметр корпуса 100 или 160 мм, для измерения температуры, с встроенными датчиками граничных сигналов: электромеханическими, индуктивными (взрывобезопасными) или электронными. Соединение щупа с корпусом термометра посредством капиллярной проводки. Без и с гидрозаполнением специальным контактным маслом для защиты от вибрации.

Проспект: DE - 8221_90.pdf

TFQS96; TFQS144; Сигнализирующий

Термометр манометрический (газонаполненный) сигнализирующий, для удалённого измерения температуры, корпус в формфакторе квадрата 96x96 или 144x144 мм с тонкой фронтальной рамкой для панельного монтажа, с встроенными датчиками граничных сигналов: электромеханическими, индуктивными (взрывобезопасными) или электронными. Соединение щупа с корпусом термометра посредством капиллярной проводки.

Проспект: DE - 8225_90.pdf

TRCh100Rh, TRCh160Rh; Сигнализирующий

Термометр манометрический (газонаполненный) диаметром корпуса 100 или 160 мм для измерения температуры окружающего пространства, в т.ч. комнатной температуры, сигнализирующий, с встроенными датчиками граничных сигналов: электромеханическими, индуктивными (взрывобезопасными) или электронными.

Проспект: DE - 8293_90.pdf
